انکر بولت
در پروژه های ساختمانی، انکر بولت ( رول بولت ) ها به منظور نصب صفحه ( Plate ) های فلزی با ابعاد و ضخامت های مختلف به سطوح ( Base Material ) از جنس بتن سخت شده، سنگ، آجر و … مورد استفاده قرار می گیرند.
این صفحه ها امکان اتصال و جوشکاری قطعات فلزی مختلف به سازه بتنی به منظور اجرای انواع نماهای خشک و کامپوزیت، اجرای ساپورت های تأسیسات مکانیکی و الکتریکی، نصب تجهیزات و ماشین آلات و … را فراهم می کند. اما آن چه در این میان اهمیت دارد، انتخاب انکر بولت (Anchor Bolt) مناسب با توجه به نوع عملکرد، سایز، ظرفیت باربری و محدودیت های نصب می باشد.
انکر بولت از لحاظ نوع و عملکرد به دو دسته مکانیکی و شیمیایی طبقه بندی می شود.
به طور کلی عملکرد انکر ها ( گیرایی در بتن یا مصالح دیگر ) به چهار روش صورت می پذیرد:
1- اصطکاکی ( Friction ) یا انبساطی ( Expansion )
در این حالت انکر پس از نصب یا کاشت، به واسطه ایجاد نیروی اصطکاک با مصالح پایه می تواند بارهای متفاوتی را تحمل کنند. اغلب انکرهای فلزی – این نوع انکر ها با نام انبساطی نیز شناخته می شوند – و پلاستیکی ( رول پلاک ) به این شیوه عمل می کنند و به راحتی نصب می شوند.
2- کلیدی یا چفت و بستی ( Keying )
در این حالت انکر با ایجاد حفره یا خزینه کردن مصالح پایه – که در این حالت اغلب بتن می باشد – باعث ایجاد گیرایی می شود. این نوع انکر ها ظرفیت باربری بالایی دارند و می توانند بارهای دینامیکی را نیز تحمل کنند و در فواصل کمی از لبه مصالح پایه نیز نصب شوند.
3- ترکیب اصطکاکی و کلیدی ( Combination of Friction & Expansion )
این نوع انکر ها به طور همزمان به دو روش اصطکاکی و کلیدی عمل می کنند. این انکر ها نیز ظرفیت باربری بالایی دارند و بارهای دینامیکی را نیز تحمل می کنند.
4- چسبندگی ( Bonding )

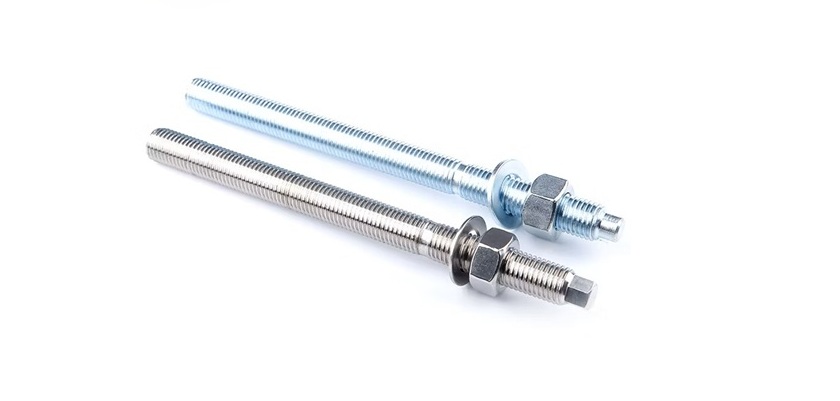

انکر های شیمیایی که با نام چسب بتن یا چسب کاشت آرماتور نیز شناخته می شوند، با ایجاد چسبندگی بین میلگرد یا راد تمام رزوه ( Rod ) با مصالح پایه، باعث ایجاد ظرفیت باربری می شوند. مزیت استفاده از این نوع انکر ها عدم محدودیت استفاده در قطر و عمق کاشت می باشد.
عوامل مؤثر در انتخاب نوع انکر عبارتند از :
1- شرایط محیطی
عوامل جغرافیایی مانند شرایط آب و هوا و میزان رطوبت، وجود مواد خورنده مانند اسید ها، چربی ها، مواد نفتی، فسفات ها، سولفات ها و … در محل نصب انکر و در مکان هایی چون شهرهای حاشیه دریاها، پالایشگاه ها، تصفیه خانه ها، نیرو گاه ها، کارخانه ها و … از عوامل مؤثر در انتخاب انکر می باشد. جنس ( فولادی، پلاستیکی و شیمیایی ) و پوشش ( گالوانیزه سرد، گالوانیزه گرم، استنلس استیل و … ) انکر انتخابی از مواردی است که با توجه به شرایط محیطی تعیین می شوند.
2- میزان بار
انکر ها بر حسب نیاز، نوع عملکرد، جنس، نوع بار ( کششی و برشی و یا استاتیکی و دینامیکی )، بارهای مختلفی را ( بین 10 تا 15000 کیلوگرم ) می توانند تحمل کنند.
3- نوع بار
به طور کلی بار های سازه ای به دو دسته تقسیم می شوند :
3-1 – بارهای استاتیکی ( Static Load )
بار های استاتیکی با میزان ثابت به سازه وارد می شوند و با گذشت زمان تغییر نمی کنند. بار مرده مانند وزن سازه، وزن تجهیزات نصب شده، وزن نفرات و … نمونه هایی از بار استاتیکی می باشد. تقریباً همه انکرها این نوع بار را تحمل می کنند.
3-2 – بارهای دینامیکی ( Dynamic Load )
